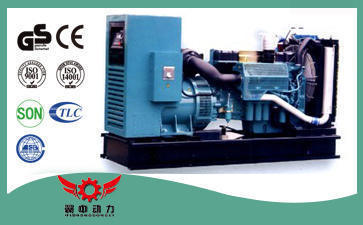

520KW沃爾沃柴油發電機組
| 機組型號 | YZ-V520GF | |
| 主用功率 | 520KW | 650KVA |
| 備用功率 | 575KW | 720KVA |
主用功率：依據GB/T2820-97（eqvISO8528），在一定功率范圍內可以無限制運行，每運行12 小 時可累計1小時10%的過載.
備用功率：備用功率為應急使用的最大功率限值，不能超負荷，即為斷油功率.
520KW沃爾沃柴油發電機組基本配置
沃爾沃柴油發電機組520KW總體描述 ◆ 發動機（VOLVO TWD1644GE） ◆ 滿足環境溫度 55°C 水箱散熱器，皮 帶驅動冷卻風扇，帶風扇安全護罩 ◆ 24V 充電發電機 ◆ 發電機:單軸承發電機，IP23 防護等 級，H級絕緣 ◆ 減震器 ◆ 干式空氣過濾器、油水分離器、燃油過 濾器、機油過濾器 ◆ 發電輸出斷路器 ◆ 標準控制屏 ◆ 12V 啟動電瓶?jī)芍患半娖窟B接電纜 ◆ 排煙波紋管、排煙彎管、工業用 9dB 消音器及連接用標準件 ◆ 隨機使用資料 |  |
520KW沃爾沃柴油發電機組機組技術參數
| 電壓整定范圍： | ≥±5% |
| 穩態電壓調整率： | ≤±1% |
| 瞬態電壓偏差（100%突減功率）： | ≤+25% |
| 瞬態電壓偏差（突加功率）： | ≤-20% |
| 電壓穩定時間： | ≤6S |
| 電壓不平衡度： | ≤1% |
| 頻率降： | ≤5% |
| 穩態頻率帶： | ≤1.5% |
| 瞬態頻率偏差（100%突減功率）： | ≤+12% |
| 頻率恢復時間： | ≤5S |

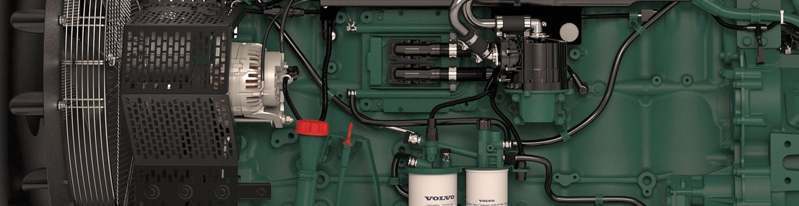

520KW沃爾沃柴油發電機組發動機參數
| 生產商/型號： | VOLVO TWD1644GE，四沖程 |
| 進氣系統： | 廢氣渦輪增壓 |
| 燃油系統： | 直噴式燃油系統，Bosch 單體噴油泵 |
| 汽缸數： | 直列六缸 |
| 排量： | 16.12L |
| 缸徑×行程： | 144×165（mm） |
| 壓縮比： | 16.5 |
| 額定轉速： | 1500rpm |
| 發動機最大功率： | 621KW/113HP（帶風扇） |
| 調速系統： | Heinzman 機械調速 |
520KW沃爾沃柴油發電機組發電機參數
| 生產商： | 斯坦福/馬拉松/翼中等 |
| 接線方式： | 三相四線，Y 型繞接 |
| 功率因數： | 0.8 |
| 防護等級： | IP23 |
| 勵磁方式： | 無刷自勵 |
| 絕緣等級/溫升等級： | H/H |
| 軸承數： | 1 |
| 發電機效率： | 90.2% |
| 冷卻空氣流量： | 1.038m3/s |
| 電話諧波系數THF： | ＜2% |
| 機組尺寸與重量 | 外形尺寸： | 重 量： |
| 標準型 | 3400(mm)×1400（mm）×1950（mm） | 4050kg |
| 靜音型 | 5000（mm）×1660（mm）×2250（mm） | 6060kg |
| 拖車型 | 5840（mm）×2540（mm）×3400（mm） | 7500kg |
| 520KW沃爾沃柴油發電機組標準機組控制屏 | |
 | 標準型機組控制屏能滿足機組正常操作，具有操作 簡便、功能齊全、保護可靠等優點。該屏能接收遠程開 /停機組控制信號。 功能特點：采用英國深海、捷克科邁、眾智等控制器；液 晶顯示屏；可中/英文顯示多種電量和油機參數；具有自動、 手動、關機（急停）等控制功能，具有油壓低、水溫高、 超速、電壓高、電壓低、頻率高、頻率低、過流等多種保 護功能，可滿足多種機組的需要。 |
| 排煙系統 | |
| 排煙量： | 111.8m3/min |
| 排煙溫度： | 463℃ |
| 最大允許排氣背壓： | 10kPa |
| 進氣系統 | |
| 最大允許進氣壓力： | 5kPa |
| 燃?xì)饬浚?/td> | 46.96m3/min |
| 空氣流量： | 780m3/min |
| 燃油系統 | |
| 100%（主用功率）負載： | 196 g/KWh |
| 75%（主用功率）負載： | 198 g/KWh |
| 50%（主用功率）負載： | 198 g/KWh |
| 100%（主用功率）負載燃油消耗量： | 124.2 L/h |
| 潤滑系統 | |
| 機油容量： | 48L |
| 機油消耗量： | 0.08L/h |
| 油底殼機油容量： | 42L |
| 額定轉速油壓： | 370-520kPa |
| 冷卻系統 | |
| 冷卻液總?cè)萘浚?/td> | 128L |
| 節溫器打開溫度： | 83-95℃ |
| 最高水溫： | 105℃ |
