柴油發電機組自啟動自切換操作步驟如下：

一、柴油發電機組自啟動操作步驟

自啟動的功能：當市電停電時（或者其它重要機組啟動的信號），經延時確認，機組自動啟動（1~8次可調，首次啟動成功率>99%），自動確認發電機組供電正常后，向負載供電。市電恢復正常后，經延時確認自動冷卻停機（冷卻停機時間0~300s可調）。同時具有眾多的保護功能，數字顯示電壓、電流、頻率、功率、功率因數、運行時間、電池電壓、轉速等參數。

自啟動開機方法有兩種：

1、電源啟動，這和基本型發電機組的啟動方式相同，方法都是先打開電源，扭動鑰匙后，按啟動鍵，當機器啟動成功后在按急停按鈕停機，關閉鑰匙報警器。

2、鑰匙啟動：首先按順時針方向旋動鑰匙，機器啟動正常后松開鑰匙，接著按模塊“菜單”鍵按鈕進入模塊設置，按提示輸入密碼“0318”，進入后按“上”“下”鍵確認，查看油壓、水溫指標是否正常，確認正常后將“升降”速開關旋向全速方向，當頻率升速到51.5-52HZ之間時，表明已經到達到最高速，這時一切指標正常說明機器運行良好，性能調試成功。運行一段時間確定無故障需要停機時，先由機組操作人員將“升速”旋鈕慢慢旋至怠速方向，機組慢慢降速，待數值恢復到廠家出廠前設定的位置時， 方可按“急停”按鈕停機。

二、柴油發電機組自切換操作步驟

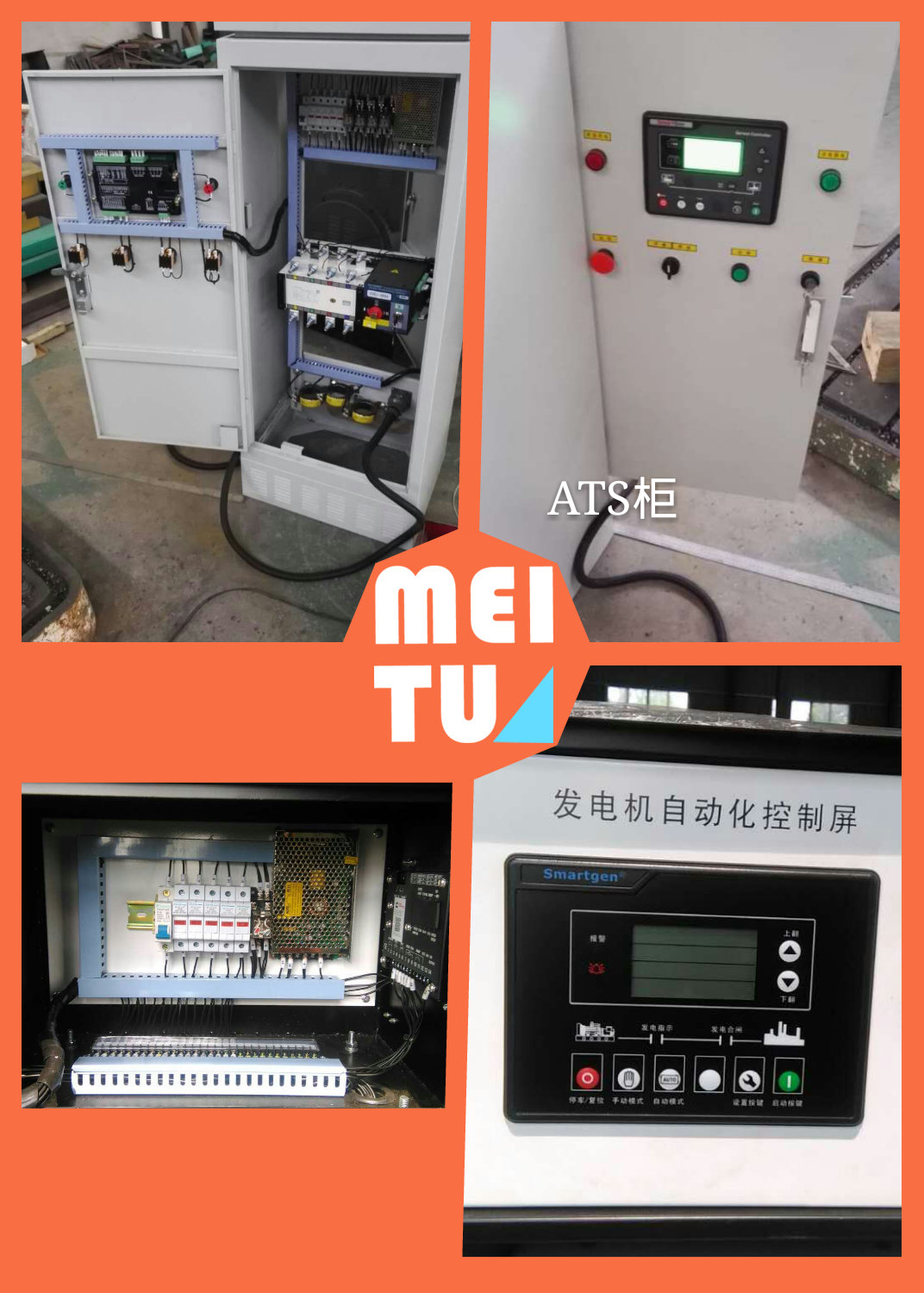

    自切換柜（又稱ATS柜,雙電源自動切換柜、雙電源自動轉換柜）主要用于主電源和應急電源之間的自動切換，它與自啟動柴油發電機組一起組成了自動應急供電系統，可以在主電源停電后自動的將應急照明、保安電源、消防設備等負載切換到發電機組上，是醫院、銀行、電信、機場、電臺、賓館及工廠企業應急供電電源及消防電源等不可或缺的電力設施。

ATS自動化電柜操作方法有2種

1、模塊手動操作方式：

    打開電源鑰匙后，按模塊“手動”鍵直接啟動，當機組啟動成功正常運行后，與此同時自動化模塊也進入自檢狀態，它會自動進入升速狀態，升速成功后機組將會根據模塊的顯示進入自動合閘與網電并網。

2、全自動操作方式：

   將模塊設置在“自動”位置，機組進入準啟動狀態，在自動狀態下，通過外開關信號，對市電狀態自動長期檢測、判別。一旦市電有故障、失電時，即刻進入自動啟動狀態。當市電來電時，它將會自動切換分閘降速停機。當市電恢復正常后，經系統3S確認，機組自動跳閘退網，延時3分鐘，自動停機，并自動進入下一個自動啟動的準備狀態。

    首先打開電源鑰匙直接按“自動”鍵，機組同時就會自動啟動升速，當赫茲表、頻率表，水溫表顯示正常后，他將會自動合閘送電與網電并網。準狀態自動控制、市電狀態自動檢測、機組自動啟動、自動投網、自動退網、自動停機、故障自動跳閘、停機、報警。
